可编程旋转叶片衰减器系列 620 和 621

Flann可编程旋转叶片衰减器和相变器是久经考验的精密旋转叶片仪器，由高分辨率步进电机驱动，确保高精度和重复性。仪器机械定位与衰减或相位移特性之间的转换关系由基于微处理器的控制处理器进行解读。提供的控制处理器结合了本地（前面板）控制以及通过GPIB (IEEE-488.2) 和 USB 接口进行控制的功能。先进的错误检测和报告功能可验证系统性能，保证系统无差错运行。位置步进误差不具有累积性。

Download Datasheet

Request Quote

新一代可编程衰减器和相变器在配合新款Flann控制处理器CP2021时，可提供更高的测量分辨率、更快的驱动速度和可扩展的衰减范围（85 dB）。此外，CP2021还能识别连接到任一驱动端口的任何Flann可编程单元。

特色：

• 提供从3.22 GHz (WR229) 到330 GHz (WR3) 的型号

• IEEE-488.2 (GPIB) 和 USB 控制接口

• 覆盖全波导频率范围

• 高精度

• 高重复性

• 经过验证的可靠性

可编程旋转叶片衰减器：

• 0 dB 至 60 dB 连续可变衰减器——步进模式下最高可达 85 dB

• 直接式分贝刻度盘读数，带手动控制选项

• 衰减过程中低相位变化

• 衰减增量为 0.1 dB 或更优（低于 21 dB 时为 0.01 dB）

可编程旋转叶片相变器：

• 0° 至 360° 连续可变

• 相位变化增量为 0.2 度

• 直读式

应用：

• 自动化测试与测量系统 (ATE)

• 遥控系统

• 微波无线电的自动化生产测试

• 衰落余量测试

• 误码率 (BER) 测试

• 增益控制

概述

Flann可编程旋转叶片衰减器和相变器是久经考验的精密旋转叶片仪器，由高分辨率步进电机驱动，确保高精度和重复性。仪器机械定位与衰减或相位移特性之间的转换关系由基于微处理器的控制处理器进行解读。提供的控制处理器结合了本地（前面板）控制以及通过GPIB (IEEE-488.2) 和 USB 接口进行控制的功能。先进的错误检测和报告功能可验证系统性能，保证系统无差错运行。位置步进误差不具有累积性。

可编程旋转叶片衰减器

该系列可编程旋转叶片衰减器采用非常高速的五相步进电机，配合精密的电机控制电路和控制处理器的软件，能够实现精确且极快的定位，通常在 0 dB 到 60 dB 范围内约 1 秒即可完成。

可编程旋转叶片相变器

670系列旋转叶片相变器采用与可编程衰减器系列相同的高性能驱动电路和精密机械结构，以每秒 1480 度的速率进行重新定位，并在正向和反向均实现连续的相位变化。最小的增量相变为 0.2°。

其他特性包括：

• 高重复性/高可复位性

• 在整个衰减/相变范围内连续可变

• 重新定位时无瞬时信号丢失

• 高可靠性

• 性能经过验证！
  可编程衰减器有两种选项可供选择：

• 620 系列可编程旋转叶片衰减器，不带螺旋读数刻度。

• 621 系列可编程旋转叶片衰减器，额外提供高分辨率的视觉螺旋刻度功能。该单元也可作为独立的手动衰减器使用，即无需控制处理器供电。

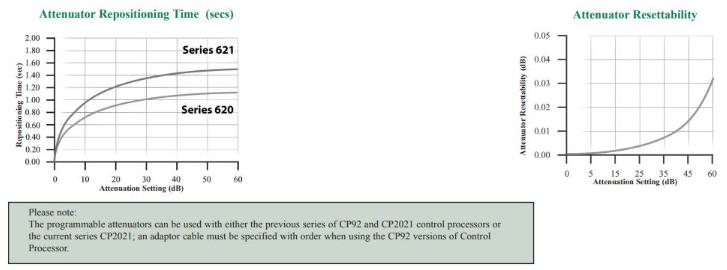

下图 1 展示了 620 系列和 621 系列可编程旋转叶片衰减器的重新定位和可复位性性能。
