校准型相变器：系列 060 061

Flann 系列 060 / 061 仪器配备了低电压驻波比介质元件，并与精密千分尺驱动器耦合。千分尺指示介质元件在波导中的相对位置。 所有型号均提供至少 180 度的相位变化，并具有极低的插入损耗。千分尺装有锁定装置，可将调节机构锁定在任何设定位置。在每个波导频段内的标准频率点提供两种校准。或者，也可以由客户指定两个校准频率。 在标准型号 06060 至 22060 中，介质元件以横向方式引入波导。标准 060 系列仪器不覆盖波导频段顶部的 15%。 当需要全频段覆盖时，可以额外付费提供特殊型号，这些型号被指定为 061 系列。例如，型号 18061 是一款全频段型号，覆盖 11.9 GHz 至 18.0 GHz 的频率范围。型号 06061 至 22061 在整个波导频段内电压驻波比优于 1.3:1。 波导尺寸为 WG23 (WR22) 至 WG32 (WR8) 的型号通过宽壁中心线上的狭缝将介质元件引入波导，并且标准配置适用于全频段操作。

Download Datasheet

Request Quote

特点

• 0˚ – 180˚ 校准型相位变化范围
• 低插入损耗

Flann 系列 060 / 061 仪器配备了低电压驻波比介质元件，并与精密千分尺驱动器耦合。千分尺指示介质元件在波导中的相对位置。

所有型号均提供至少 180 度的相位变化，并具有极低的插入损耗。千分尺装有锁定装置，可将调节机构锁定在任何设定位置。在每个波导频段内的标准频率点提供两种校准。或者，也可以由客户指定两个校准频率。

在标准型号 06060 至 22060 中，介质元件以横向方式引入波导。标准 060 系列仪器不覆盖波导频段顶部的 15%。

当需要全频段覆盖时，可以额外付费提供特殊型号，这些型号被指定为 061 系列。例如，型号 18061 是一款全频段型号，覆盖 11.9 GHz 至 18.0 GHz 的频率范围。型号 06061 至 22061 在整个波导频段内电压驻波比优于 1.3:1。

波导尺寸为 WG23 (WR22) 至 WG32 (WR8) 的型号通过宽壁中心线上的狭缝将介质元件引入波导，并且标准配置适用于全频段操作。

• 如需全波导频段覆盖，请订购 061 型号。

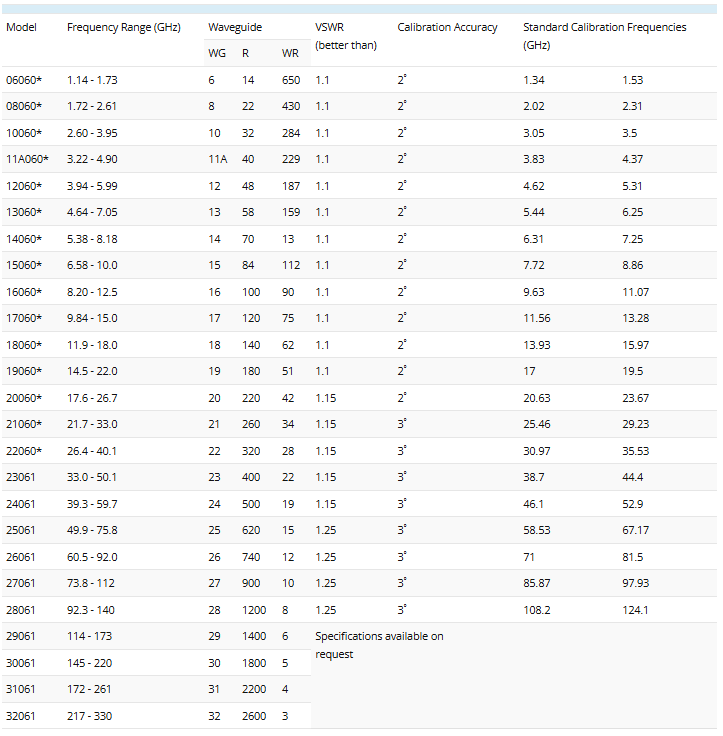

订购信息

型号：描述
示例：型号 13060 校准型相变器
全波导频段型号为 13061
